  • YJV8.7/15KV,12/20高压电缆的结构参数绝缘厚度

    点击次数:3753 发布时间:2015/4/5
    提 供 商: 安徽天康(集团)股份诚信网投官方网站 资料大小:
    图片类型: 下载次数: 118
    资料类型: JPG 浏览次数: 3753
    相关产品:
    详细介绍: 文件下载

    高压电缆,中压电缆YJV3.8/6.6KV,YJV1.8/3kV,YJLV3.6/6kV,YJV6/10KV,ZR-YJV8.7/15KV,YJV12/20KV,18/30KV,21/35KV,26/35KV频率为50Hz

    三芯电力电缆- IEC 60502 标准

    三芯电力电缆- IEC 60502 标准

    应用:

    三芯线缆的设计配电范围为3。8/6。6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内管道、室外,地埋和水中等多种场所,以及对行业,配电站,电力站线缆的安装。


    标准:
    IEC 60502 Part 1(1.8/3KV)
    IEC 60502 Part 2(3.6/6KV to 18/30KV)

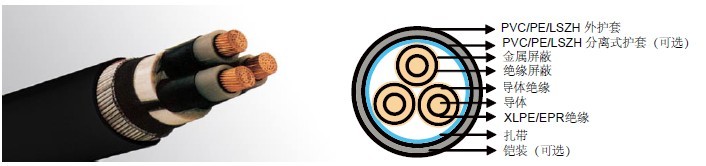

    结构:
    导体: 平纹退火铜或铝导体,符合 IEC 60228(1类或2类)。
    导体屏蔽: 导体屏蔽应非金属,并应包括一挤压半导电化合物,半导体带应用在半导体复合物顶端。导体屏蔽层应用于导体外和绝缘屏蔽内的三重挤压过程中。导体屏蔽层由非金属层,挤压半导电化合物必须牢固地粘贴在绝缘,以排除所有缝隙。导体屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC,EPR/HEPR绝缘的线缆不是必须的。
    绝缘: 1.8/3KV及3.6/6KV电缆范围一般采用PVC绝缘,也可采用XLPE,EPR/HEPR绝缘。


    表1. XLPE 或 EPR/HEPR绝缘厚度

    标称截面积


    标称电压下的绝缘厚度

    1.8/3kV
    (Um=3.6)kV

    3.6/6kV
    (Um=7.2)kV

    6/10KV
    (Um=12KV)

    8.7/15KV
    (Um=17KV)

    12/20KV
    (Um=24KV)

    18/30KV
    (Um=36KV)

    21/35KV
    (Um=42KV)

    26/35KV
    (Um=42KV)

    mm2

    mm

    mm

    mm

    mm

    mm

    mm

    mm

    mm


    XLPE/EPR

    XLPE

    EPR

    XLPE/EPR

    XLPE/EPR

    XLPE/EPR

    XLPE/EPR

    XLPE/EPR

    XLPE/EPR


    非屏蔽

    屏蔽

    10

    2。0

    2.5

    3。0

    2.5

    -

    -

    -

    -

    -

    -

    16

    2。0

    2.5

    3.0

    2.5

    3。4

    -

    -

    -

    -

    -

    25

    2.0

    2.5

    3。0

    2。5

    3.4

    4。5

    -

    -

    -

    -

    35

    2。0

    2。5

    3.0

    2。5

    3.4

    4.5

    5.5

    -

    -

    -

    50 – 185

    2。0

    2。5

    3.0

    2.5

    3.4

    4.5

    5.5

    8.0

    9.3

    10.5

    240

    2。0

    2.6

    3.0

    2.6

    3.4

    4.5

    5.5

    8.0

    9.3

    10.5

    300

    2.0

    2。8

    3.0

    2。8

    3.4

    4.5

    5。5

    8.0

    9.3

    10.5

    400

    2.0

    3.0

    3.0

    3.0

    3.4

    4。5

    5.5

    8.0

    9。3

    10.5

    500 - 1600

    2.2-2.8

    3.2

    3。2

    3。2

    3.4

    4.5

    5.5

    8。0

    9.3

    10.5

    绝缘屏蔽:
    挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选项,一个半导电胶带可应用于对挤出半导电金属层为垫层。zui小厚度为0.3毫米,zui大为500欧姆的电阻率,在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。绝缘屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC,EPR/HEPR绝缘的线缆不是必须的。屏蔽层可以包覆在半导体防水层的外围以做到纵向防水。
    内层覆盖及填料:对于一个复合金属层线缆或是每个单芯拥有符合金属层的线缆,内层半导体和填充应该包覆在芯线外围。内层一般是由防水材料制成,除非线缆要作出纵向防水。内层覆盖一般是挤压层,但可以重叠,如果芯与芯之间的空隙填满。
    内层挤压的覆盖层厚度近似情况见表2:


    表2.内挤压层厚度近似值:

    线芯绞合的近似外径

    内挤压层近似厚度

    mm

    mm

    >

    <


    -

    25

    1.0

    25

    35

    1。2

    35

    45

    1。4

    45

    60

    1。6

    60

    80

    1.8

    80

    -

    2.0

    *内层覆盖厚度约为0.4mm,多芯包覆的外外径zui大可达0.6mm。
    金属层: 金属层可以应用在单芯也可以应用在多芯外围。下面是我们可以提供几种金属层:
    1)金属屏蔽
    2)同心导体
    3)金属护套
    4)金属铠装
    诚信网投官方网址金属屏蔽层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径,同心导体可以由绝缘覆盖,绝缘加屏蔽覆盖或内护套层。金属护套一般为铅或者铅合金的紧密无缝的管状物。金属铠装可以是扁平丝状铠装,圆形丝状铠装和双带铠装。


    表3.金属屏蔽zui小截面积

    标称截面积

    zui小屏蔽截面积

    铜丝屏蔽的直流电阻

    mm2

    mm2

    mm

    up to 120

    16

    1.06

    150-300

    25

    0.72

    400-630

    35

    0.51

    800-1000

    50

    0.35

    分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。分离式护套一般应用在铅护套的外层,普通的分离式护套厚度小于1.0mm。


    表4。 分离层厚度

    线芯直径

    内护套近似厚度

    mm

    mm

    >

    <


    35

    45

    1.4

    45

    60

    1.6

    60

    80

    1。8

    80

    -

    2.0

    绕包垫层(铅护套铠装线缆):绕包垫层一般由纸带的浸渍/合成物组成,也可以是两层的复合,
    这种带由一种特制的符合材料组成。厚度一般在1.5mm左右。
    铠装层(针对铠装线缆):铠装层一般为圆钢丝铠装,应用在分离式护套的外层。


    表5. 圆钢丝铠装线缆直径

    铠装层下的虚拟直径

    铠装线缆直径

    mm

    mm

    >

    <


    -

    10

    1.25

    10

    15

    1.25

    15

    25

    1。6

    25

    35

    2.0

    35

    60

    2.5

    60

    -

    3.15

    表6。 铠装层厚度

    铠装层下的虚拟直径

    镀锌钢/钢

    铝/铝合金

    mm

    mm

    mm

    >

    <



    -

    30

    0.2

    0.5

    30

    70

    0。5

    0.5

    70

    -

    0。8

    0.8

    对于扁平线铠装和大于15mm的虚拟直径铠装线缆,普通的扁平铠装厚度为0.8mm,虚拟直径线缆铠装层可达15mm,包括15mm。带状铠装呈两层螺旋形,外层铠装一般以内层为轴心,同时带状铠装线缆还需间加一层加强层垫。
    外护套:
    诚信网投官方网址外护套包含挤压层和挤压热塑性复合物(PVC ST3型或PE ST7型),或弹性复合物(聚氯丁烯CSP或氯磺化聚乙烯)。通常的外护套厚度为0.035+D,D表示外护套的直径,单位为毫米。非铠装线缆和非铠装总护套线缆,金属层屏蔽或同心导体,外护套厚度应该小于1.4mm,同心导体总护套金属铠装线缆的外护套厚度应该大于1.8mm。


    物理特性:
    工作温度: 可达70°C(PVC绝缘);可达90°C(XLPE或EPR绝缘)
    温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )

    短路温度(短路时zui长持续时间不超过5s): 140-160°C ( PVC 护套 );
    250°C ( PE 护套 )
    弯曲半径: 15 x OD


    表7. 常规/操作/测试:

    额定电压Uo/U

    工作电压 (Um)

    测试电压 (rms)

    1。8/3KV

    3.6KV

    6.5KV

    3。6/6KV

    7.2KV

    12。5KV

    6/10KV

    12KV

    21KV

    8。7/15KV

    17。5KV

    30.5KV

    12/20KV

    24KV

    42KV

    18/30KV

    36KV

    63KV

    21/35KV

    42KV

    73.5(53)*KV

    26/35KV

    42KV

    91(65)*KV

    *21/35KV and 26/35kV工频耐压试验,可根据下列条件:2.5Uo x 30mins or 3.0Uo x 15mins.
    括号中的数字实验条件为:3.0Uo x 1.5mins.


    三芯 1.8/3KV (Um=3.6KV)
    电缆结构参数

    标称截面积


    非铠装线缆

    圆钢丝铠装

    绝缘标称厚度

    铜带厚度

    铜丝屏蔽面积

    标称护套厚度

    近似外径

    近似重量

    标称护垫厚度

    铠装厚度

    护套标称厚

    近似外径

    近似重量

    CU

    AL

    CU

    AL

    mm2

    mm

    mm

    mm2

    mm

    mm

    kg/km

    mm

    mm

    mm

    mm

    kg/km

    10

    2.0

    0.1

    16

    1.8

    23

    650

    460

    1.2

    1.6

    1.8

    28

    1480

    1290

    16

    2.0

    0.1

    16

    1.8

    24

    840

    540

    1.2

    1.6

    1.9

    29

    1720

    1410

    25

    2.0

    0。1

    16

    1。8

    26

    1160

    680

    1.2

    1.6

    1.9

    32

    2130

    1650

    35

    2.0

    0.1

    16

    1.8

    29

    1490

    820

    1。2

    2。0

    2.1

    36

    2810

    2140

    50

    2。0

    0.1

    16

    1。9

    32

    1900

    1000

    1.2

    2。0

    2.2

    39

    3340

    2450

    70

    2.0

    0。1

    16

    2.0

    36

    2580

    1290

    1.2

    2.0

    2.3

    42

    4200

    2910

    95

    2.0

    0.1

    16

    2.2

    40

    3440

    1640

    1。3

    2。5

    2。4

    47

    5620

    3820

    120

    2。0

    0.1

    16

    2.3

    43

    4220

    1950

    1.3

    2。5

    2.5

    51

    6580

    4310

    150

    2。0

    0。1

    25

    2.4

    46

    5090

    2290

    1.4

    2.5

    2.7

    54

    7680

    4870

    185

    2。0

    0.1

    25

    2.5

    50

    6240

    2730

    1。5

    2。5

    2。8

    58

    9060

    5560

    240

    2.0

    0。1

    25

    2.7

    56

    8030

    3430

    1.6

    2.5

    3.0

    64

    11200

    6600

    300

    2.0

    0.1

    25

    2。8

    60

    9890

    4100

    1.6

    2。5

    3.1

    69

    13590

    7500

    400

    2.0

    0.1

    35

    3。1

    68

    12530

    5150

    1.8

    3。15

    3。4

    78

    17260

    9880

    500

    2。2

    0.1

    35

    3.3

    75。7

    16680

    7510

    1.8

    3.15

    3。5

    84.3

    21780

    13025

    630

    2.4

    0.1

    35

    3.5

    84.9

    21770

    10040

    1。8

    3。15

    3。8

    94.6

    27400

    16050

    *铜带复合物可以作为屏蔽层的可选项,屏蔽标称面积,以上表中数据作为参考。



    扁平钢丝铠装

    双钢带铠装

    标称截面 积

    垫层标称厚度

    铠装尺寸

    护套标称厚

    近似外径

    近似重量

    垫层标称厚度

    铠装尺寸

    护套标称厚

    近似外径

    近似重量

    CU

    AL

    CU

    AL

    mm2

    mm

    mm

    mm

    mm

    kg/km

    mm

    mm

    mm

    mm

    kg/km

    10

    1.2

    0.8

    1.8

    24.5

    1245

    1065

    1。2

    2 x 0.2

    1.8

    23.6

    925

    750

    16

    1.2

    0。8

    1.8

    27.1

    1565

    1280

    1.2

    2 x 0。2

    1。8

    26.2

    1205

    925

    25

    1。2

    0.8

    1.8

    29。7

    1975

    1525

    1.2

    2 x 0.2

    1.9

    29.0

    1590

    1145

    35

    1.2

    0.8

    1。9

    32。5

    2420

    1805

    1.2

    2 x 0。2

    1.9

    31.6

    1985

    1370

    50

    1。2

    0.8

    2.0

    35

    2860

    2080

    1。2

    诚信网投官方网址2 x 0。2

    2.0

    34.1

    2400

    1605

    70

    1.2

    0.8

    2.1

    38。7

    3685

    2525

    1.2

    2 x 0.5

    2。2

    39。5

    3570

    2410

    95

    1.3

    0.8

    2.2

    42。9

    4695

    3080

    1.3

    2 x 0。5

    2.3

    43.7

    4570

    2950

    120

    1.3

    0.8

    2.3

    46。4

    5650

    3585

    1.3

    诚信网投官方网址2 x 0。5

    2.4

    46。1

    5510

    3440

    150

    1。4

    0.8

    2。4

    49。6

    6630

    4085

    1.4

    2 x 0.5

    2.6

    50.6

    6500

    3955

    185

    1。5

    0.8

    2.6

    54.1

    7990

    4820

    1.5

    2 x 0.5

    2.7

    54.9

    7825

    4650

    240

    1。6

    0。8

    2。7

    59.2

    10060

    5790

    1。6

    2 x 0.5

    2.8

    60。0

    9825

    5600

    300

    1.6

    0.8

    2.9

    64.6

    12230

    6865

    1。6

    2 x0.5

    3。0

    65.4

    12030

    6660

    400

    1。8

    0.8

    3.1

    71.0

    15200

    8280

    1.8

    2 x 0。5

    3。2

    71.8

    14970

    8055

    500

    1.8

    0。8

    3.3

    79。5

    19090

    10255

    1。8

    2 x 0.8

    3。5

    80.5

    18880

    10035

    630

    1.8

    0。8

    3.6

    89.8

    24400

    12920

    1.8

    2 x 0.8

    3.8

    92.3

    25070

    13620


    电气性能参数

    标称截面积

    直流电阻
    CU / AL

    交流电阻
    CU / AL

    导体短路额定值
    CU / AL
    1 sec

    电容

    充电电流

    铜丝屏蔽短路额定值每芯
    1 sec

    铜带屏蔽短路额定额定值每芯
    1 sec

    电感

    电抗

    mm2

    μΩ/m

    μΩ/m

    kA

    pF/m

    mA/m

    kA

    kA

    μΩ/m

    nH/m

    10

    1830/3080

    2330/3920

    诚信网投官方网址1。4/0。9

    160

    0。25

    2。6

    0。4

    101

    390

    16

    1150/1910

    1460/2420

    2。2/1。4

    180

    0.27

    2.6

    0.4

    98

    370

    25

    727/1200

    929/1538

    3.6/2.3

    220

    0.29

    2.6

    0.4

    95

    350

    35

    524/868

    668/1113

    5.0/3.2

    250

    0.31

    2.6

    0。5

    92

    330

    50

    387/641

    494/822

    6.8/4.4

    270

    0.33

    2。6

    0。5

    88

    310

    70

    268/443

    343/568

    9.8/6.3

    310

    0。35

    2.6

    0.6

    84

    290

    95

    193/320

    248/410

    13.3/8.5

    350

    0.38

    2.6

    0。6

    81

    270

    120

    153/253

    196/325

    17.2/11.0

    380

    0.46

    2。6

    0.7

    79

    250

    150

    124/206

    159/265

    21.2/13.5

    420

    0.50

    2.6

    0.7

    77

    260

    185

    99。1/164

    128/211

    26.6/17.0

    460

    0.56

    2.6

    0.8

    76

    250

    240

    75.4/125

    98/161

    34.9/22.3

    510

    0。61

    4.3

    0.9

    74

    240

    300

    60.1/100

    80/130

    43.8/28.0

    570

    0.68

    4.3

    1。0

    73

    250

    400

    47.0/77.8

    64/102

    57。3/36。6

    590

    0.70

    5。8

    1。1

    71

    240

    500

    36.6/60.5

    57/81

    72.3/46.2

    610

    0.72

    5。8

    1。2

    69

    230

    630

    诚信网投官方网址28。3/46。9

    42/64

    91.2/58.3

    630

    0.74

    5。8

    1.3

    67

    220

        常用电线电缆的标准代号 GB—国家标准;JB—机械部标准;SJ—电子不标准;YD—邮电部标准;GY—广电部;/T-为推荐标准 UL—美国;VDE—德国;BS—英国;JIS—日本 PVC塑料电线  GB 5023-1997  JB8734-1998 P);阻燃系列电线电缆    GB/T19666-2005;无卤低烟电线        JB/T10941-2004;公路车辆用电线      JB/T 8139-1999;室内线   YD/T840-1996;
